Configurer des liaisons frame-relay (cisco)

Frame relay (relais de trames) est un protocole de commutation à distance point-à-point. Il permet, au travers du réseau d'un opérateur, de connecter 2 routeurs entre eux comme s'ils étaient directement reliés par un câble. Le routage dynamique OSPF est très utile dans une architecture à base de frame relay afin de propager automatiquement les routes dans le cadre d'une architecture maillée ou en étoile avec plus de 2 routeurs.

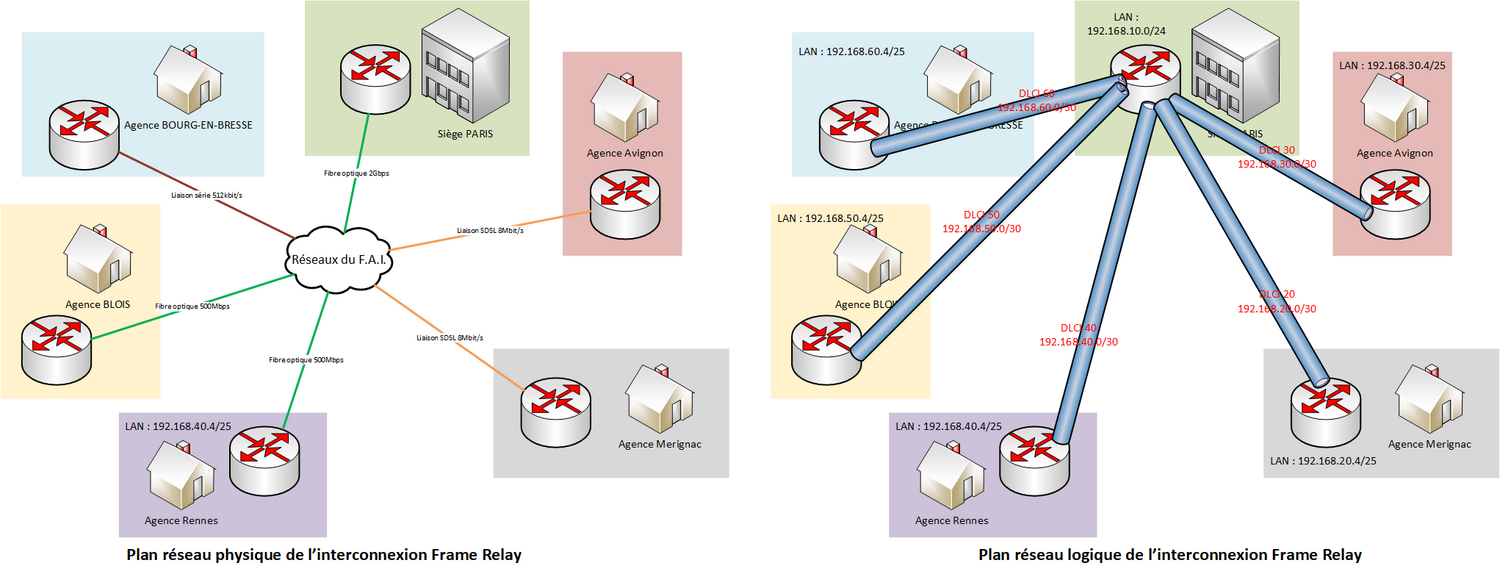

Exemple d'architecture réseau commutée avec Frame Relay et OSPF :

En mode configuration de l'équipement, se placer sur l'interface physique connecté au FAI :

int s2/0

Activer l'encapsulation Frame-Relay pour cette interface :

encapsulation frame-relay

Activation d'OSPF en broadcast sur l'interface :

ip ospf network broadcast

Puis allumer l'interface :

no sh

Ensuite créer une sous-interface point-à-point sur cette interface physique, qui servira d'interface frame-relay :

interface s2/0.300 point-to-point

Activer OSPF en broadcast dessus :

ip ospf network broadcast

Préciser le DLCI (identifiant de liaison logique) à utiliser pour la commutation avec frame-relay (fourni par l'opérateur). Il doit être le même sur le routeur à l'autre bout de la liaison.

frame-relay interface-dlci 300

Et pour finir, configurer une adresse IP :

ip addr 192.168.200.1 255.255.255.252

Lorsqu'on a plus de 2 routeurs interconnectés entre eux à l'aide de liaison point-à-point via frame relay, le routage dynamique permet de faciliter la configuration des routes entre les réseaux distants.

Pour cela, sur le routeur, se placer en mode configuration du routage OSPF :

router ospf 1

Et renseigner un par un les réseaux connectés à l'équipement que l'on souhaite annoncer aux autres, avec sa zone :

network 192.168.200.0 0.0.0.255 area 0

Ne pas oublier qu'en OSPF, il faut indiquer un masque de sous-réseau inversé. area 0 correspond à la zone OSPF.

Faire de même sur le routeur distant. C'est terminé !
